一、定壓補水真空脫氣機組簡介
ZK-HP全自動定壓補水真空脫氣機組，是中天恒遠公司結合中國國情，采用國際先進技術，在國內首次研發的實現集中供暖及中央空調系統定壓、膨脹、補水、真空脫氣四位一體的新型設備。它能起到系統“穩自動補水、膨脹自動泄水，脫除系統內游離氣體及溶解”等作用。
二、定壓補水真空脫氣機組工作原理
定壓補水裝置利用定壓罐、變頻的可調節能力，可自動調節用戶水量的變化，當用水量減少或不用水時，系統壓力變化很小，可較長時間不啟動水泵利用定壓罐調節系統壓力，當超過定壓罐調節能力時再利用變頻低速啟動水泵，達到節能目的。本設備全自動運行，無需專人管理，工作可靠。該設備結構緊湊，與其它傳統的供水裝置相比減少了占地面積。與傳統水塔、高位水箱相比可節省投資約40%-60%。
在水循環系統中：一方面存在大量氣體，如果不加以脫除容易產生氣阻，造成局部或整個系統的循環不暢且冷熱不均；另一方面水中含有的氧氣使得供熱（制冷）設備、管道和鋼制散熱器等末端設備腐蝕、穿孔、漏水直接影響到整個系統的安全。該機組中的脫氣設備根據享利定律即：在一定溫度及壓力下水中溶解一定數量的氣體，當溫度增加或壓力降低時，水中溶解氣體將會減少的原理；在不改變水溫的情況下通過設備產生真空，將水中的游離氣體和溶解氣體釋放出來，再通過自動排氣閥排出系統。脫氣后的不飽和水將吸收系統中的氣體尋求氣水平衡。如此循環，從而脫除系統水中有害氣體，確保系統穩定安全運行。

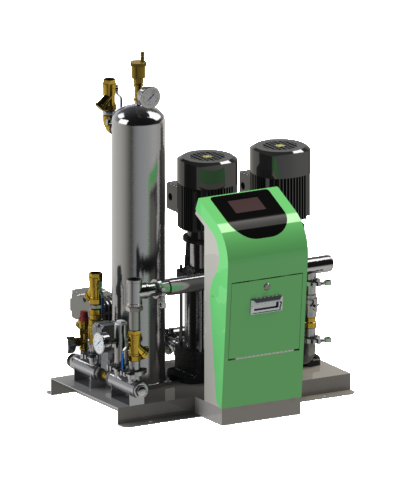

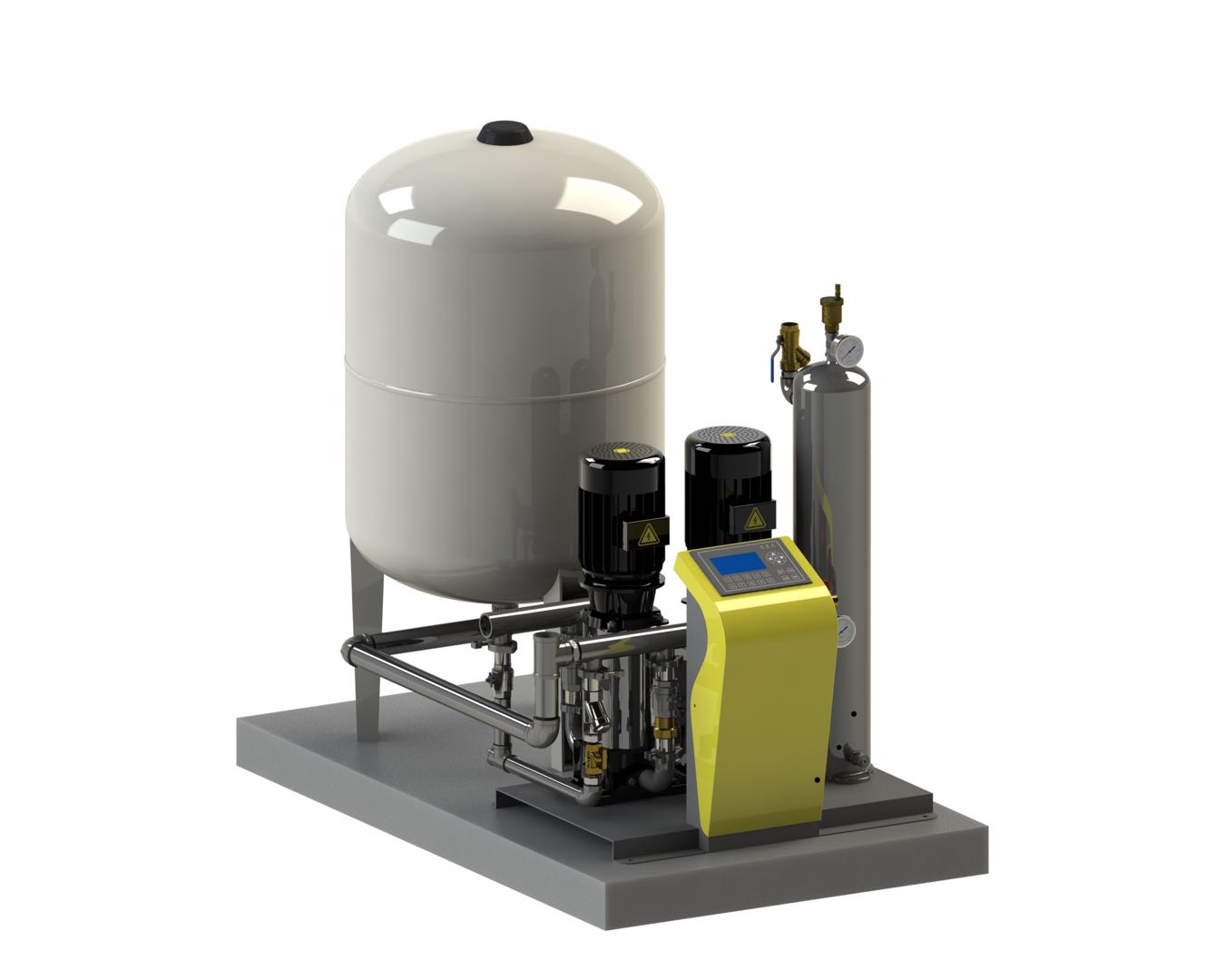

三、定壓補水真空脫氣機案例圖片
四、組規格型號
補水量：1m3/h
|
規格型號
|
揚程
|
脫氣接口管徑
|
補水接口管徑
|
最大功率（Kw）
|
ZKS-DT-S6-1-20
|
20
|
DN20
|
DN25
|
1.94
|
ZKS-DT-S6-1-30
|
30
|
DN20
|
DN25
|
1.94
|
ZKS-DT-S6-1-40
|
40
|
DN20
|
DN25
|
2.30
|
ZKS-DT-S6-1-50
|
50
|
DN20
|
DN25
|
2.30
|
ZKS-DT-S10-1-60
|
60
|
DN20
|
DN25
|
2.70
|
ZKS-DT-S10-1-70
|
70
|
DN20
|
DN25
|
3.10
|
ZKS-DT-S10-1-80
|
80
|
DN20
|
DN25
|
3.10
|
ZKS-DT-S10-1-90
|
90
|
DN20
|
DN25
|
3.80
|
ZKS-DT-S16-1-100
|
100
|
DN20
|
DN25
|
4.50
|
ZKS-DT-S16-1-110
|
110
|
DN20
|
DN25
|
4.50
|
ZKS-DT-S16-1-120
|
120
|
DN20
|
DN25
|
4.50
|
ZKS-DT-S16-1-130
|
130
|
DN20
|
DN25
|
5.30
|
ZKS-DT-S16-1-140
|
140
|
DN20
|
DN25
|
5.30
|
ZKS-DT-S16-1-150
|
150
|
DN20
|
DN25
|
5.30
|
ZKS-DT-S20-1-160
|
160
|
DN20
|
DN25
|
6.10
|
ZKS-DT-S20-1-170
|
170
|
DN20
|
DN25
|
7.50
|
ZKS-DT-S20-1-180
|
180
|
DN20
|
DN25
|
7.50
|
ZKS-DT-S20-1-190
|
190
|
DN20
|
DN25
|
7.50
|
補水量：2m3/h
|
規格型號
|
揚程
|
脫氣接口管徑
|
補水接口管徑
|
最大功率（Kw）
|
ZKS-DT-S6-2-20
|
20
|
DN20
|
DN32
|
1.94
|
ZKS-DT-S6-2-30
|
30
|
DN20
|
DN32
|
2.30
|
ZKS-DT-S6-2-40
|
40
|
DN20
|
DN32
|
2.70
|
ZKS-DT-S6-2-50
|
50
|
DN20
|
DN32
|
2.70
|
ZKS-DT-S10-2-60
|
60
|
DN20
|
DN32
|
3.80
|
ZKS-DT-S10-2-70
|
70
|
DN20
|
DN32
|
3.80
|
ZKS-DT-S10-2-80
|
80
|
DN20
|
DN32
|
3.80
|
ZKS-DT-S10-2-90
|
90
|
DN20
|
DN32
|
4.60
|
ZKS-DT-S16-2-100
|
100
|
DN20
|
DN32
|
5.30
|
ZKS-DT-S16-2-110
|
110
|
DN20
|
DN32
|
5.30
|
ZKS-DT-S16-2-120
|
120
|
DN20
|
DN32
|
6.70
|
ZKS-DT-S16-2-130
|
130
|
DN20
|
DN32
|
6.70
|
ZKS-DT-S16-2-140
|
140
|
DN20
|
DN32
|
6.70
|
ZKS-DT-S16-2-150
|
150
|
DN20
|
DN32
|
6.70
|
ZKS-DT-S20-2-160
|
160
|
DN20
|
DN32
|
7.50
|
ZKS-DT-S20-2-170
|
170
|
DN20
|
DN32
|
9.10
|
ZKS-DT-S20-2-180
|
180
|
DN20
|
DN32
|
9.10
|
ZKS-DT-S20-2-190
|
190
|
DN20
|
DN32
|
9.10
|
補水量：3m3/h
|
規格型號
|
揚程
|
脫氣接口管徑
|
補水接口管徑
|
最大功率（Kw）
|
ZKS-DT-S6-3-20
|
20
|
DN20
|
DN32
|
1.94
|
ZKS-DT-S6-3-30
|
30
|
DN20
|
DN32
|
2.30
|
ZKS-DT-S6-3-40
|
40
|
DN20
|
DN32
|
2.70
|
ZKS-DT-S6-3-50
|
50
|
DN20
|
DN32
|
3.40
|
ZKS-DT-S10-3-60
|
60
|
DN20
|
DN32
|
3.80
|
ZKS-DT-S10-3-70
|
70
|
DN20
|
DN32
|
4.60
|
ZKS-DT-S10-3-80
|
80
|
DN20
|
DN32
|
4.60
|
ZKS-DT-S10-3-90
|
90
|
DN20
|
DN32
|
6.00
|
ZKS-DT-S16-3-100
|
100
|
DN20
|
DN32
|
6.70
|
ZKS-DT-S16-3-110
|
110
|
DN20
|
DN32
|
6.70
|
ZKS-DT-S16-3-120
|
120
|
DN20
|
DN32
|
6.70
|
ZKS-DT-S16-3-130
|
130
|
DN20
|
DN32
|
6.70
|
ZKS-DT-S16-3-140
|
140
|
DN20
|
DN32
|
8.30
|
ZKS-DT-S16-3-150
|
150
|
DN20
|
DN32
|
8.30
|
ZKS-DT-S20-3-160
|
160
|
DN20
|
DN32
|
9.10
|
ZKS-DT-S20-3-170
|
170
|
DN20
|
DN40
|
11.10
|
ZKS-DT-S20-3-180
|
180
|
DN20
|
DN40
|
11.10
|
ZKS-DT-S20-3-190
|
190
|
DN20
|
DN40
|
11.10
|
補水量：4m3/h
|
規格型號
|
揚程
|
脫氣接口管徑
|
補水接口管徑
|
最大功率（Kw）
|
ZKS-DT-S6-4-20
|
20
|
DN20
|
DN40
|
2.30
|
ZKS-DT-S6-4-30
|
30
|
DN20
|
DN40
|
2.70
|
ZKS-DT-S6-4-40
|
40
|
DN20
|
DN40
|
3.40
|
ZKS-DT-S6-4-50
|
50
|
DN20
|
DN40
|
4.20
|
ZKS-DT-S10-4-60
|
60
|
DN20
|
DN40
|
4.60
|
ZKS-DT-S10-4-70
|
70
|
DN20
|
DN40
|
6.00
|
ZKS-DT-S10-4-80
|
80
|
DN20
|
DN40
|
6.00
|
ZKS-DT-S10-4-90
|
90
|
DN20
|
DN40
|
6.00
|
ZKS-DT-S16-4-100
|
100
|
DN20
|
DN40
|
8.30
|
ZKS-DT-S16-4-110
|
110
|
DN20
|
DN40
|
8.30
|
ZKS-DT-S16-4-120
|
120
|
DN20
|
DN40
|
8.30
|
ZKS-DT-S16-4-130
|
130
|
DN20
|
DN40
|
10.30
|
ZKS-DT-S16-4-140
|
140
|
DN20
|
DN40
|
10.30
|
ZKS-DT-S16-4-150
|
150
|
DN20
|
DN40
|
10.30
|
ZKS-DT-S20-4-160
|
160
|
DN20
|
DN40
|
11.10
|
ZKS-DT-S20-4-170
|
170
|
DN20
|
DN40
|
11.10
|
ZKS-DT-S20-4-180
|
180
|
DN20
|
DN40
|
11.10
|
ZKS-DT-S20-4-190
|
190
|
DN20
|
DN40
|
11.10
|
更多型號，請直接與本公司聯系
|
